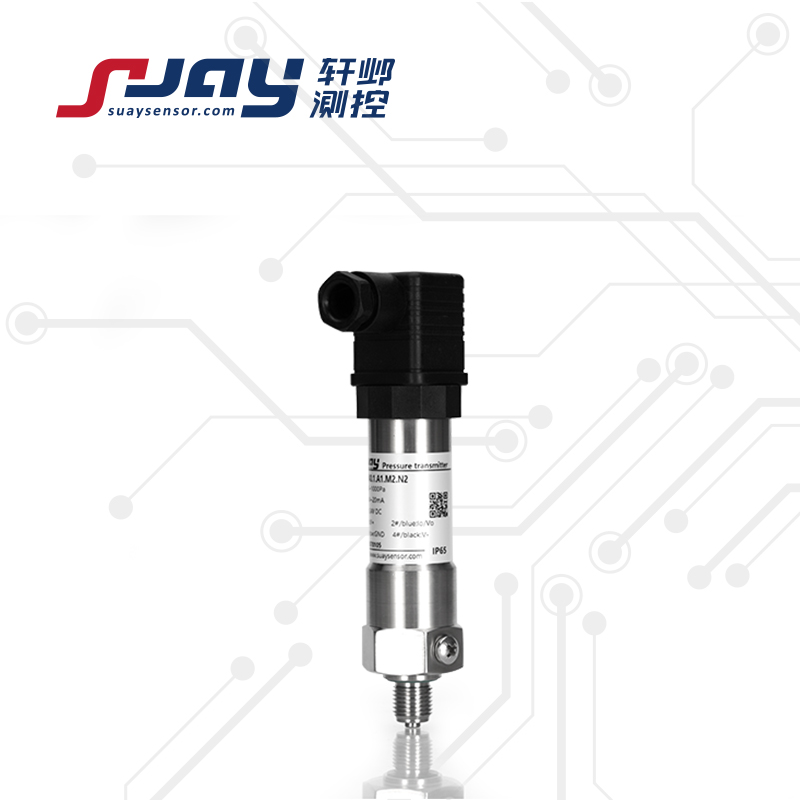

SUAY4檢漏用壓力傳感器適用于爐膛正負壓測量、過濾器差壓、潔凈室壓力、變風量系統壓力、工業過程控制、井下通風監測、醫療儀器設備、凈化設備、潔凈工程、風機測量控制等應用中無腐蝕性 、不導電氣體的微小差壓監測、測量。該系列變送器選用進口高精度微壓傳感器，采用獨特封裝技術以及合理的工藝流程，解決了微小壓力傳感器的應力問題。使用特殊二次封裝的信號處理電路，將傳感器感應的微小壓力換成標準的電流電壓信號，充分保證了產品極高的精度和穩定性。全不銹鋼/金屬封裝外殼，既給與產品結構的可靠性，又對電氣性能指標提供足夠的保障。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
l 小量程可至200Pa-500Pa，檢測極微小的壓力
l 體積小巧、結構堅固、安裝方便
l 特殊的信號處理，保證微小壓力下的信號穩定性
l 輸出信號多樣，適應不同的控制設備
l 結構靈活，既可雙端測量，也可以單端測量。
|
測量范圍 |
0~±250pa...±20KPa（表壓、負壓、復合壓） |
|
|
過載能力 |
3倍滿量程壓力 |
|
|
測量介質 |
與316L不銹鋼兼容的氣液體 |
|
|
靜態精度① |
±0.15%FS ±0.25%FS ±0.5%FS |
|
|
信號輸出/供電 |
4-20mA 0-5V 0-10V 1-5V |
12-36VDC（典型24VDC） |
|
0.5-4.5V |
5VDC/12-36VDC（典型24VDC） |
|
|
數字信號輸出RS485 |
5VDC/5-16VDC/24VDC |
|
|
工作溫度 |
-20～80℃ |
|
|
補償溫度 |
-10～60℃ |
|
|
貯存溫度 |
-40～100℃ |
|
|
長期穩定性 |
典型：±0.2%FS/年 大：±0.3%FS/年 |
|
|
零點溫度漂移 |
典型：±0.02%FS/℃ 大：±0.05%FS/℃ |
|
|
靈敏度溫度漂移 |
典型：±0.02%FS/℃ 大：±0.05%FS/℃ |
|
|
有效測量壽命 |
﹥106壓力循環（P:10-90%FS） |
|
|
抗振動性 |
20g （IEC 60068-2-6） |
|
|
抗沖擊性 |
20g，11mS |
|
|
響應時間 |
5ms |
|
|
分辨率 |
大于10-5（通常受限采集顯示設備，理論無限小） |
|
|
負載電阻 |
≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） |
|
|
絕緣電阻 |
200M?，100VDC |
|
|
壓力接口 |
M20*1.5 G1/4 塔型氣嘴 （典型） ; G1/2 （可選） |
|
|
電氣連接 |
接插件或直出電纜2m |
|
|
接口及殼體材料 |
304/316L不銹鋼 |
|
|
外殼防護 |
插頭型（IP65） 電纜型（IP67） |
|
|
安全防爆 |
Ex iaⅡ CT6（本安） |
|
|
密封圈 |
氟橡膠 |
|
|
傳感器膜片 |
不銹鋼316L |
|
|
產品重量 |
約200克 |
|
注：①包含非線性、遲滯和重復性
|
型號 |
量程 |
精度 |
輸出 |
安裝螺紋 |
電氣連接 |
特定參數 |
|
SUAY40 |
0~±250Pa ...±20KPa 量程可選 |
3:±0.15%FS 2:±0.25%FS 1:±0.5%FS |
A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 |
M1:M20*1.5 M2:G1/4 M8:塔型氣嘴 可選： M3:G1/2 M0:定制 |
N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 |
S:抗干擾 L:顯示 E:本案防爆 |
|
SUAY40.1.A1.M8.N1.E |
||||||
1. 被測介質應與產品接觸的材料相兼容。
2. 選型附加功能代號"E” 本安防爆型Ex iaIICT6，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
